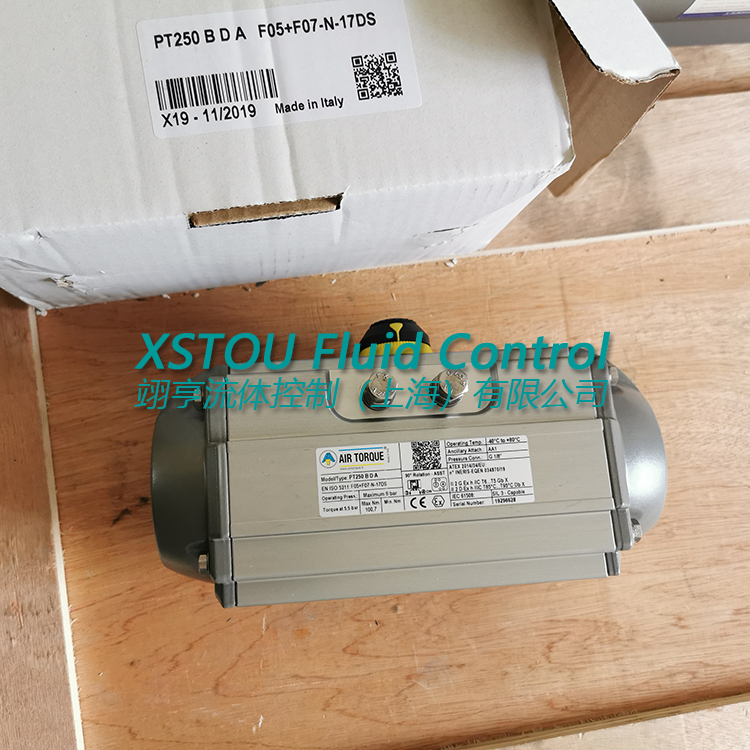

意大利AIRTORQUE PT250BDA气动执行器产品更新:PT250UDA,原型号PTB系列升级为PTU,技术参数尺寸不变,外观升级了;
PT250UDA F05+F07-N-17DS
PT250BDA F05+F07-N-17DS
PT250S08A F05+F07-N-17DS
PT250S09A F05+F07-N-17DS
PT250S10A F05+F07-N-17DS
PT250S11A F05+F07-N-17DS
PT250S12A F05+F07-N-17DS
意大利AIRTORQUE PT250BDA气动执行器设计规范:
双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速。
活塞齿条背面装有复合轴承及导向环、摩擦系数小、使用寿命延长。
组合式预负荷镀层弹簧,工作寿命长。
齿轮和齿条,啮合间隙小、精度高,输出功率大。不锈钢紧固件,安全美观,抗腐蚀性强。
采用国际规范尺寸:
输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;
气源接口尺寸符合NAMUR标准;
底部安装孔尺寸符合ISO5211、DIN3337标准, 方便安装电磁阀、限位开关等附件。
弹簧复位执行机构的输出力矩由力(空气压力或弹簧作用力)乘上力臂所得第一种状况:输出力矩是由空气压力进入中腔压缩弹簧后所得,称为"空气行程输出力矩"在这种情况下,气源压力迫使活塞从0度转向90度位置,由于弹簧压缩产生反作用力。
